TUGAS 5 - Rangkaian Adaptor Output +6V

Berikut ini adalah bahan untuk membuat Rangkaian PCB dan Schematic dari rangkaian Adaptor Output +6V :

Bahan-bahan yang dibutuhkan :
a. saklar SPST
b. Led
c. Resistor 100 KOhm
d. Transformator
e. Fuse
f. Dioda 1N4001
g. Kapasitor 2000 uF dan 470 uF
h. IC LM7906

Dibawah ini adalh gambar rangkainnya :

a. Gambar Schematic

 b. Gambar PCB

Jadi seperti itulah contoh adaptor menggunakan transformator  dan outputnya +6V. sekian dan terima kasih

Read More

TUGAS 5 - Rangkaian Adaptor Output +6V dan -6V

Berikut ini adalah  Bahan Rangkaian Schematic dan PCB Adaptor dengan Out put +6V dan -6V:

Bahan untuk membuat rangkaiannya :
a. Saklar SPST
b. Led
c. Resistor 100 KOhm
d. Transformator CT
e. Fuse
f. Dioda 1N4001
g. Kapasitor 2000 mF
h. IC LM7906
i. Kapasitor 470 nF

a. Gambar Schematic

b. Gambar PCB

jadi seperti itulah contoh rangkaian Adaptor dengan output +6V dan -6V. Sekian dari saya terima kasih

Read More

TUGAS 4 - 3 Saklar Menyalakan 1 Lampu

Berikut inilah gambar Rangkaian PCB, Tabel Kebenaran, dan Gambar Schematic  :

a. Gambar Schematic

b. Gambar Layout PCB

Jadi, itulah rangkaian 3 saklar menyalakan 1 lampu menggunakan IC. sekian bila ada pertanyaan bisa tanya di kolom komentar.

Read More

TUGAS MEMBUAT GERBANG NAND MENJADI NOR, EX-OR, DAN EX-NOR

1. Gerbang NAND menjadi NOR

    Gerbang NOR merupakan gerbang logika yang outputnya akan berlogika 1 apabila semua
    inputannya bernilai 0, dan outpunya akan berlogika 0 apabila semua atau salah satu inputannya
    inputannya berlogika 1

Gambar  :

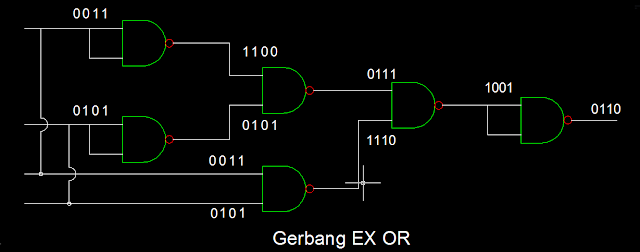

2. Gerbang NAND menjadi EX-OR

    Gerbang XOR merupakan kepanjangan dari Exclusive OR yang mana keluarannya akan berlogika

    1 apabila semua inputannya berbeda, namun apabila inputannya sama maka akan memberikan

    output berlogika 0.

Gambar  :

2. Gerbang NAND menjadi EX-NOR

    Gerbang XNOR merupakan kepanjangan dari Exclusive NOR yang mana keluarannya akan

    berlogika 1 apabila semua inputannya sama, namun apabila inputannya berbeda maka akan

    memberikan output berlogika 0.

Gambar  :

Sekian penjelasan sekaligus contoh gambar gerbang dan tabel kebenarannya. kalaupun masih ada pertanyaan silahkan berikan komentar di bawahnya.

Read More
